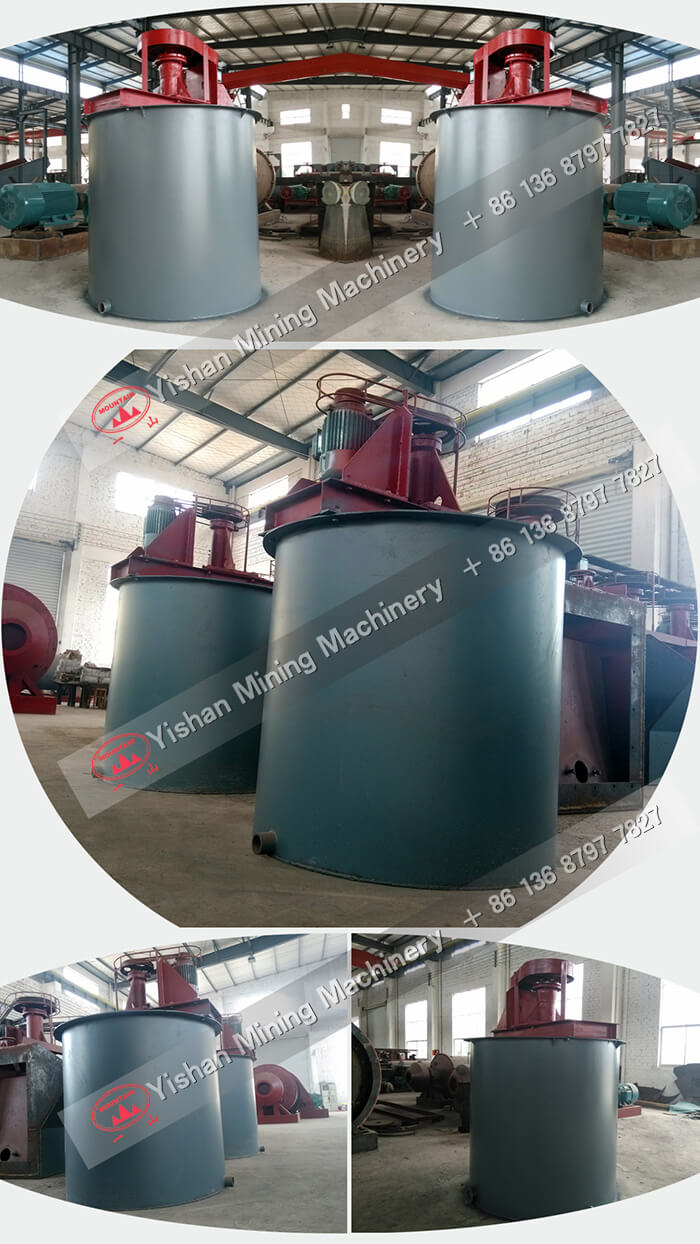

提升式攪拌桶概述

本廠生產的礦用提升式攪拌桶主要用于對濃度不大于30％和比重不大于3．5的礦漿與浮選藥選藥劑進行攪拌，該產品分為XB系列普通攪拌桶和XBT系列提升式攪拌桶。其中XBT系列提升式攪拌桶在對礦漿進行攪拌的同時可將礦漿液面提升到一定的高度。為此提升式攪拌桶對沒有落差的選礦場地極為有利。

提升式攪拌桶工作原理

提升式攪拌桶是由電動機經皮帶，葉輪軸帶動葉輪旋轉進行工作，礦漿和浮選藥劑在葉輪產生的離心力和升力作用下在槽內循環運動，從而使藥劑均勻在分布于礦漿之中。提升式攪拌桶在攪拌礦漿的同時，其葉輪借助本身的離心力將礦漿從下面的進漿口吸入后甩出，從而達到提升礦漿的目的。提升式攪拌桶為保證礦漿的提升高度，必須注意葉輪與底板之間的時隙大小，一般間隙應調整在6—1 Omm之間為宜。

提升式攪拌桶規格及技術參數：

筒的內部尺寸 有效容積 攪拌機 電動機 外形尺寸 重量 直徑 高度 葉輪直徑 葉輪轉速 型號 功率 總高 最大長度 mm mm m3 mm r/m kw mm mm kg 750 750 0.33 240 530 Y90L-4 1.5 1241 939 228 1000 1000 0.78 240 530 Y100L-6 2.2 1665 1300 658 1200 1200 1.35 300 480 Y100L-6 3 1800 1420 760 1500 1500 2.64 400 320 Y132S-6 3 2386 1690 861 2000 2000 6.28 550 230 Y132M2-6 4 3046 2381 1240 2500 2500 12.26 625 230 Y160M-6 7.5 3546 2881 3462 3000 3000 21.19 700 210 Y200L-6 22 4325 3266 429
