在選礦廠用于同磨礦機組成閉路工作的沉沒式雙螺旋分級機，需要有提升運輸沉砂的機構，因此這類分級機被稱為機械分級機，其實分級過程仍是借顆粒的沉降速度不同進行的。機械分級機除主要作為磨礦的輔助設備進行預先分級和檢查分級外，有時也用于對含黏土礦石進行洗礦以及對礦將進行脫泥、脫水。
|
|

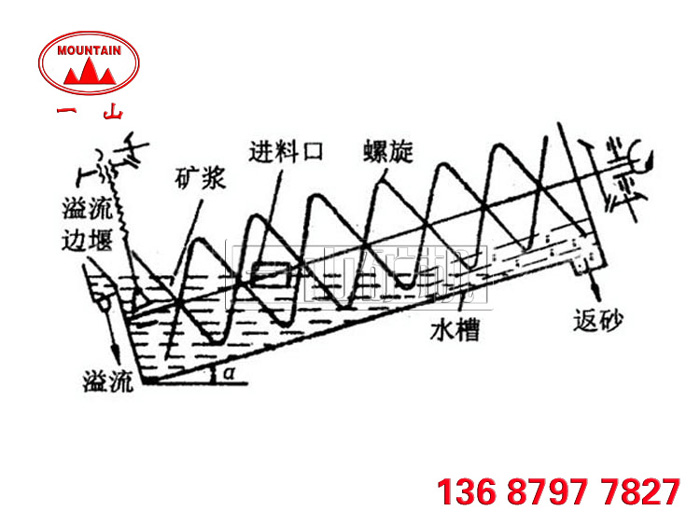

螺旋分級機的結構和工作原理
FLG300、500、700、1000型沉沒式雙螺旋分級機與水平的傾角為14°--18°25″，FLG1200、2FLG1200、FLG1500、2FLG1500、FLG1200、2FLG1200型與水平面的傾角為12°--16°。電動機起動后通過減速機聯軸節（或磨輪）傘磨輪帶動螺旋體旋轉。球磨機中礦漿由水槽前部側面進礦口。進入水槽中，槽前部形成一個深沉池，此時由于螺旋體不停的旋轉，礦漿受到攪拌的影響，小顆粒浮于表面，從溢流堰流出水槽，而大顆粒的礦砂深沉于槽底，則被轉動的螺旋體葉片推向槽體尾部，由排礦口排入球磨機（或其他給礦裝置）再磨。
|
|
|
 沉沒式雙螺旋分級機規格及技術參數：
|
類型
|
型號
|
螺旋直徑
(mm)
|
螺旋轉速
(r/min)
|
水槽
|
生產能力
|
傳動電動機
|
提升電動機
|
重量
|
長
(mm)
|
溢流量
|
返砂量
|
型號
|
功率
(kW)
|
型號
|
功率
(kW)
|
|
高堰式單螺旋
|
FLG-5
|
500
|
8.5～11.5
|
4500
|
32
|
143～261
|
Y90L-6
|
1.1
|
手動
|
0
|
1600
|
|
FLG-7
|
750
|
4.5～9.9
|
5500
|
65
|
256～564
|
Y132S-6
|
3
|
手動
|
0
|
2900
|
|
FLG-10
|
1000
|
3.5～7.6
|
6500
|
85
|
473～1026
|
Y132M2-6
|
5.5
|
手動
|
0
|
4400
|
|
FLG-12
|
1200
|
6
|
6500
|
155
|
1170～1600
|
Y132M2-6
|
5.5
|
Y90L-4
|
1.5
|
8800
|
|
FLG-15
|
1500
|
2.5～6
|
8265
|
235
|
1140～2740
|
Y160M-6
|
7.5
|
Y100L1-4
|
2.2
|
11680
|
|
FLG-20
|
2000
|
3.6～5.5
|
8400
|
400
|
3890～5940
|
Y160L-6/4
|
11、15
|
Y100L2-4
|
3
|
20450
|
|
FLG-24
|
2400
|
3.64
|
9130
|
580
|
6800
|
Y160L-4
|
15
|
Y100L2-4
|
3
|
25650
|
|
FLG-30
|
3000
|
3.2
|
12500
|
890
|
11650
|
Y200L2-6
|
22
|
Y113M-4
|
4
|
37000
|
|
高堰式雙螺旋
|
2FLG-12
|
1200
|
6
|
6500
|
310
|
2340～3200
|
Y132M2-6
|
5.5×2
|
Y90L-4
|
1.5×2
|
15840
|
|
2FLG-15
|
1500
|
2.5～6
|
8250
|
470
|
2280～5480
|
Y160M-6
|
7.2×2
|
Y100L-4
|
2.2×2
|
22100
|
|
2FLG-20
|
2000
|
3.6～5.5
|
8400
|
800
|
7780～11880
|
Y160L-6/4
|
11×2
15×2
|
Y100L2-4
|
3×2
|
36400
|
|
2FLG-24
|
2400
|
3.67
|
9130
|
1160
|
13600
|
Y240L-4
|
30
|
Y100L2-4
|
3×2
|
45874
|
|
2FLG-30
|
3000
|
3.2
|
12500
|
1785
|
23300
|
Y225M-5
|
45
|
Y112M-4
|
4×2
|
73030
|
|
沉沒式單螺旋
|
FLG-10
|
1000
|
6～7.4
|
8400
|
75
|
473～1026
|
Y132M2-6
|
5.5
|
手動
|
|
6000
|
|
FLG-12
|
1200
|
5～7
|
8400
|
120
|
1170～1630
|
Y160M-6
|
7.5
|
Y100L1-4
|
2.2
|
11020
|
|
FLG-15
|
1500
|
2.5～6
|
10500
|
185
|
1140～2740
|
Y160M-6
|
7.5
|
Y100L1-4
|
2.2
|
15340
|
|
FLG-20
|
2000
|
3.6～5.5
|
12900
|
320
|
3890～5940
|
Y160L-6/4
|
11、15
|
100L2-4Y
|
3
|
29060
|
|
FLG-24
|
2400
|
3.64
|
11130
|
455
|
6800
|
Y180M-4
|
18.5
|
Y112M-4
|
4
|
37267
|
|
FLG-30
|
3000
|
3.2
|
14300
|
705
|
11650
|
Y200L-4
|
30
|
Y112M-4
|
4
|
43500
|
|
沉沒式雙螺旋
|
2FLG-12
|
1200
|
6
|
8400
|
240
|
1770～2800
|
Y160M-6
|
7.5×2
|
Y90L-4
|
1.5×2
|
19610
|
|
2FLG-15
|
1500
|
2.5～6
|
10500
|
370
|
2280～5480
|
Y160M-6
|
7.5×2
|
Y100L2-4
|
2.2×2
|
27450
|
|
2FLG-20
|
2000
|
3.6～5.5
|
12900
|
640
|
7780～11880
|
Y160L-6/4
|
11×2
15×2
|
Y100L2-4
|
3×2
|
50000
|
|
2FLG-24
|
2400
|
3.67
|
11130
|
910
|
13700
|
Y225S-4
|
37
|
Y112M-4
|
4×2
|
65283
|
|
2FLG-30
|
3000
|
3.2
|
14300
|
1410
|
23300
|
Y225M-4
|
45
|
Y112M-4
|
4×2
|
84870
|
|
|
