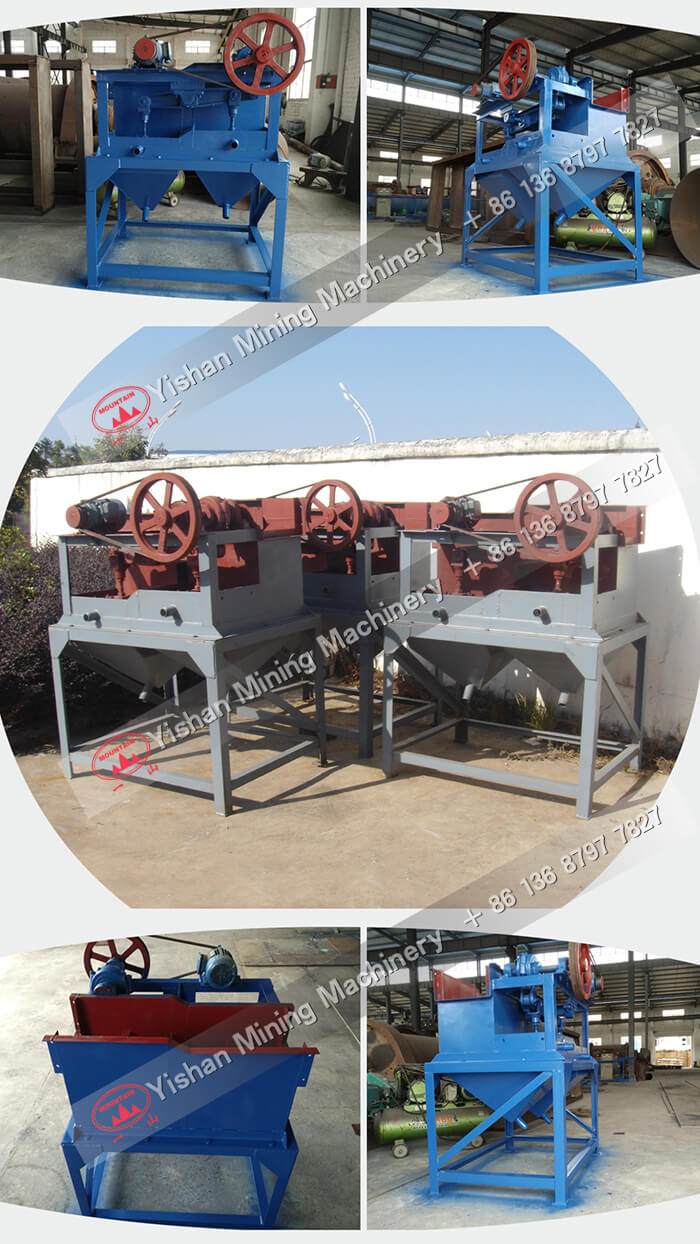

LTS300×450雙斗隔膜跳汰機結構由：機身、傳動裝置、分水器、隔膜和活栓等主要部分組成，機體有兩個大小的跳機斗，每個隔膜斗用不到底的隔板將其分成跳汰區和隔膜區兩部分。跳汰過程是靠橡膠隔膜作上下往復運動所造成介質(水)的鼓動來進行。電動機通過三角皮帶帶動大皮輪轉動，使偏心軸上的連桿上下運動，與此連桿連接的搖臂也上下運動，搖臂上另有二連桿連接橡膠隔膜、從而使隔膜獲得上下往復運動，進行跳汰。

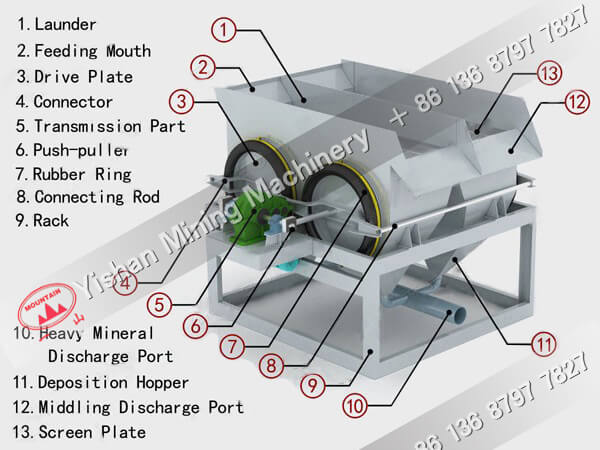

隔膜跳汰機結構及材質：

1-電動機； 2-傳動部分； 3-分水器； 4-搖臂； 5-連桿； 6-膠隔膜； 7-跳汰室；8-隔膜室； 9-跳汰室； 10-機架； 11-排礦活栓

隔膜跳汰機規格及技術參數：
