鐵礦球磨機簡介

鐵礦物種類繁多，目前已發現的鐵礦物和含鐵礦物約300余種，其中常見的有170余種。但在當前技術條件下，具有工業利用價值的主要是磁鐵礦、赤鐵礦、磁赤鐵礦、鈦鐵礦、褐鐵礦和菱鐵礦等。鐵礦石主要用于鋼鐵工業，冶煉含碳量不同的生鐵（含碳量一般在2%以上）和鋼（含碳量一般在2%以下）。本廠生產的鐵礦球磨機是由給料部、出料部、回轉部、傳動部（減速機，小傳動齒輪，電機，電控）等主要部分組成。中空軸采用鑄鋼件，內襯可拆換，回轉大齒輪采用鑄件滾齒加工，筒體內鑲有耐磨襯板，具有良好的耐磨性。本機運轉平穩，工作可靠。根據物料及排礦方式，可選擇干式鐵礦球磨機和濕式格子型鐵礦球磨機。

鐵礦球磨機工作原理

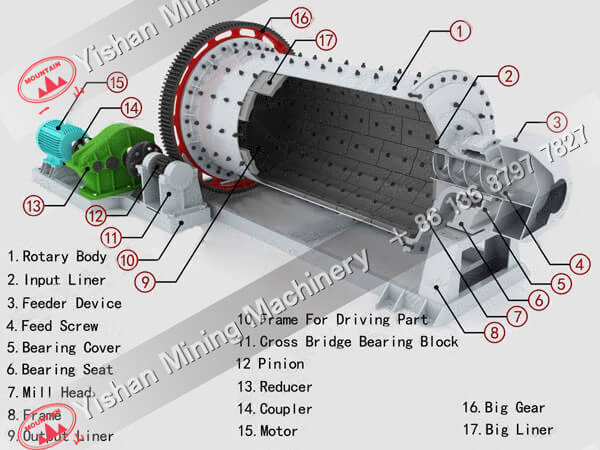

鐵礦球磨機是由水平的簡體，進出料空心軸及磨頭等部分組成，簡體為長的圓筒，筒內裝有研磨體，筒體為鋼板制造，有鋼制襯板與簡體固定，研磨體一般為鋼制圓球，并按不同直徑和一定比例裝入筒中，研磨體也可用鋼段，根據研磨物料的粒度加以選擇，物料由磨機進料端空心軸裝入筒體內，當鐵礦球磨機簡體轉動時候，研磨體由于慣性和離心力作用，摩擦力的作用，使它帖附近筒體襯板上被筒體帶走，當被帶到一定的高度時候，由于其本身的重力作用而被拋落，下落的研磨體像拋射體一樣將筒體內的物料給擊碎。
物料由進料裝置經入料中空軸螺旋均勻地進入磨機第一倉，該倉內有階梯襯板或波紋襯板，內裝不同規格鋼球，筒體轉動產生離心力將鋼球帶到一定高度后落下，對物料產生重擊和研磨作用。物料在第一倉達到粗磨后，經單層隔倉板進入第二倉，該倉內鑲有平襯板，內有鋼球，將物料進一步研磨。粉狀物通過卸料箅板排出，完成粉磨作業。

鐵礦球磨機筒體在回轉的過程中，研磨體也有滑落現象，在滑落過程中給物料以研磨作用，為了有效的利用研磨作用，對物料粒度教大的一般二十目磨細時候，把磨體筒體用隔倉板分隔為二段，即成為雙倉，物料進入第一倉時候被鋼球擊碎，物料進入第二倉時候，鋼端對物料進行研磨，磨細合格的物料從出料端空心軸排出，對進料顆粒小的物料進行磨細時候，如砂二號礦渣，粗粉煤灰，磨機筒體可不設隔板，成為一個單倉筒磨，研磨體積也可之用鋼段。

鐵礦球磨機技術參數

規格型號	筒體轉速 (r/min)	裝球量 (t)	進料粒度 (mm)	出料粒度 (mm)	產量	電機功率 (kw)	重量 (t)
					(t/h)
Ф900×1800	36～38	1.5	≤20	0.075-0.89	0.65-2	18.5	4.6
Ф900×3000	36	2.7	≤20	0.075-0.89	1.1-3.5	22	5.6
Ф1200×2400	36	3	≤25	0.075-0.6	1.5-4.8	30	12
Ф1200×3000	36	3.5	≤25	0.074-0.4	1.6-5	37	12.8
Ф1200×4500	32.4	5	≤25	0.074-0.4	1.6-5.8	55	13.8
Ф1500×3000	29.7	7.5	≤25	0.074-0.4	2-5	75	15.6
Ф1500×4500	27	11	≤25	0.074-0.4	3-6	110	21
Ф1500×5700	28	12	≤25	0.074-0.4	3.5-6	130	24.7
Ф1830×3000	25.4	11	≤25	0.074-0.4	4-10	130	28
Ф1830×4500	25.4	15	≤25	0.074-0.4	4.5-12	155	32
Ф1830×6400	24.1	21	≤25	0.074-0.4	6.5-15	210	34
Ф1830×7000	24.1	23	≤25	0.074-0.4	7.5-17	245	36
Ф2100×3000	23.7	15	≤25	0.074-0.4	6.5-36	155	34
Ф2100×4500	23.7	24	≤25	0.074-0.4	8-43	245	42
Ф2100×7000	23.7	26	≤25	0.074-0.4	8-48	280	50
Ф2200×4500	21.5	27	≤25	0.074-0.4	9-45	280	48.5
Ф2200×6500	21.7	35	≤25	0.074-0.4	14-26	380	52.8
Ф2200×7000	21.7	35	≤25	0.074-0.4	15-28	380	54
Ф2200×7500	21.7	35	≤25	0.074-0.4	15-30	380	56
Ф2400×3000	21	23	≤25	0.074-0.4	7-50	245	54
Ф2400×4500	21	30	≤25	0.074-0.4	8.5-60	320	65
Ф2700×4000	20.7	40	≤25	0.074-0.4	12-80	400	94
Ф2700×4500	20.7	48	≤25	0.074-0.4	12-90	430	102
Ф3200×4500	18	65	≤25	0.074-0.4	按工藝條件定	800	137
