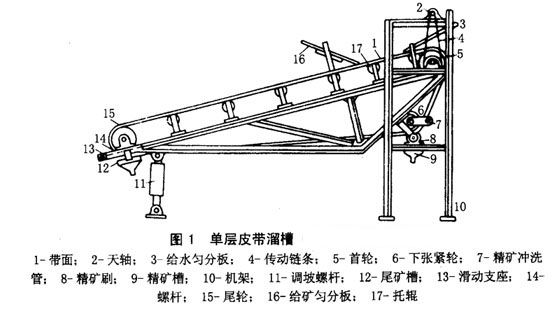

皮帶溜槽如圖所示。其主要部分是一根傾斜安裝的無極橡膠皮帶，帶寬600-1000mm，工作面長度3000mm。帶面兩邊粘有凸緣，以防礦漿外溢。

    礦漿經給礦勻分板給至皮帶槽面上，沿斜面下流。皮帶以1.8m/min的低速度逆礦流向上運動。礦粒在斜面水流的沖力、重力和摩擦力作用下，按比重松散分層，并以不同速度沿帶面向下移動。上層的輕礦粒移動快，隨礦漿流到尾端排入尾礦槽；下層的重礦粒移動慢，沉積在皮帶上，隨皮帶運行至上方，在精礦端借助精礦轉刷和沖洗水，將其排入精礦槽。在皮帶上，礦粒還受到翻滾和由給水勻分板給入的均勻水流的沖洗，可起到補充分選作用。

   皮帶溜槽能有效地回收37-19μm、甚至19-10μm的礦粒。這種溜槽具有工作穩(wěn)定、易操作、結構簡單，富集比高、使用壽命長等優(yōu)點。缺點是：處理量太低。由于它具有富集比高和處理量低的特點，因此，皮帶溜槽一般用于礦泥精選。我國鎢、錫礦常用它來精選離心選礦機產出的粗精礦。
